激光切割整板共邊不走位：實用七字共邊技巧教程

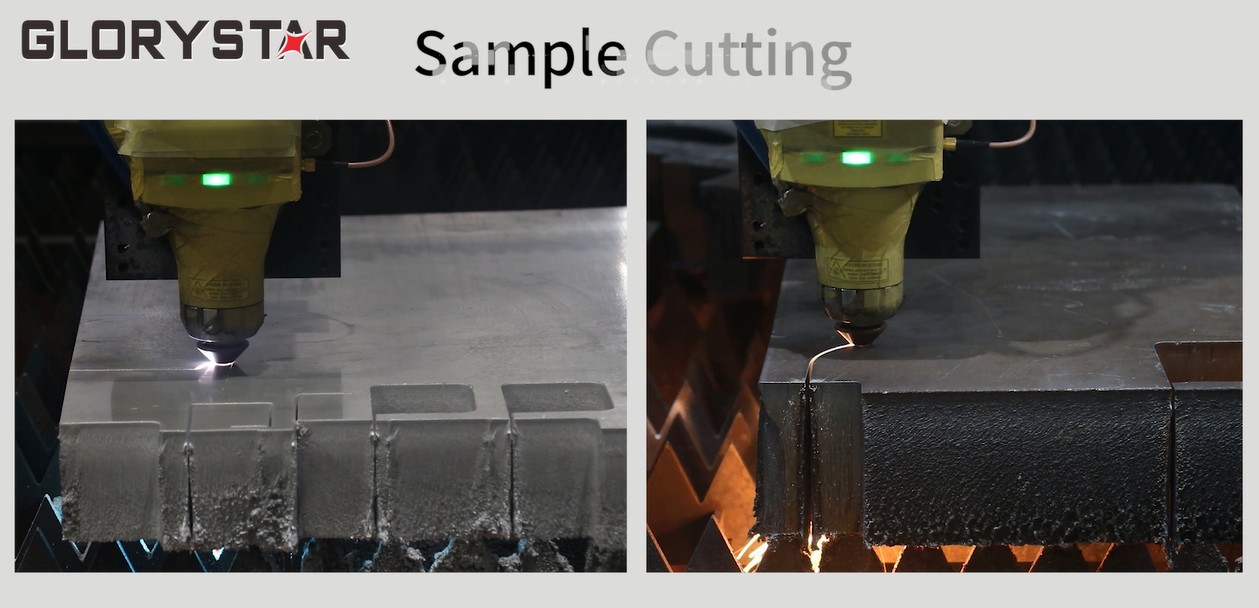

激光切割技術在制造業中具有廣泛的應用，共邊切割是一種有效降低加工成本和提高生產效率的方法。本教程將向您展示如何使用整版共邊技術實現激光切割機不走位，不加缺口微連，并減少穿孔次數的七字共邊方法。請跟隨以下步驟，輕松掌握這個簡單易用的技巧。

步驟一：導入工件并排序

導入您要切割的工件。

使用框選工具選擇工件。

點擊“排序”按鈕，展開下拉三角形。

勾選“小圖優先”選項，然后點擊“排序”。

在外框區域點擊“炸開”。

步驟二：刪除和合并線段

刪除上方不需要的線段。

使用框選工具選擇七字線段。

點擊“合并相連線”按鈕。

確認操作。

步驟三：設置切割順序和方向

選中左側線段，設置切割方向?yàn)橄蛏稀?/p>

點擊“反向”按鈕。

設置該線段為最前切割順序。

步驟四：創建多個工件副本

將工件復制成四排五列，共計20個副本。

步驟五：閉合直線并設置最后切割順序

點擊直線工具，閉合七字共邊圖形。

選中閉合的直線。

設置該直線為最后切割順序。

注：若對產品有高要求，可在起刀口加引線。

步驟六：模擬檢查切割路徑

點擊“模擬”按鈕，檢查切割路徑是否正確。

步驟七：設置多圖層切割

選中任意一條線段，將其設置為不封閉圖形。

將該線段設置為紫色圖層。

將第一刀切割的線段設置為綠色圖層。

步驟八：設置工藝參數

進入工藝設置。

為綠色圖層設置切割帶穿孔參數。

為紫色圖層設置切割不穿孔參數，切割參數與綠色圖層保持一致。

完成以上步驟后，您將成功實現光纖激光切割機整板共邊不走位的七字共邊技巧?，F(xiàn)在，您可以嘗試在實際生產中應用這種方法，提高生產效率，節省時間和成本。
